AnEV batteri kobber samleskinneer en kritisk elektrisk sammenkobling som påvirker strømfordeling, temperaturøkning, emballasjeeffektivitet og langsiktig batteripakkepålitelighet. Denne veiledningen forklarer hvordan du velger kobbermaterialer, bestemmer lederdimensjoner, vurderer stive og fleksible samleskinner, håndterer tilkoblingsmotstand, spesifiserer plettering og isolasjon og unngår vanlige produksjonsproblemer. Den gir også en praktisk innkjøpssjekkliste for å hjelpe ingeniører og innkjøpsteam med å utvikle tilpassede samleskinner som oppfyller deres elektriske, mekaniske og produksjonskrav.
1. Hva er en EV batteri kobber samleskinne?

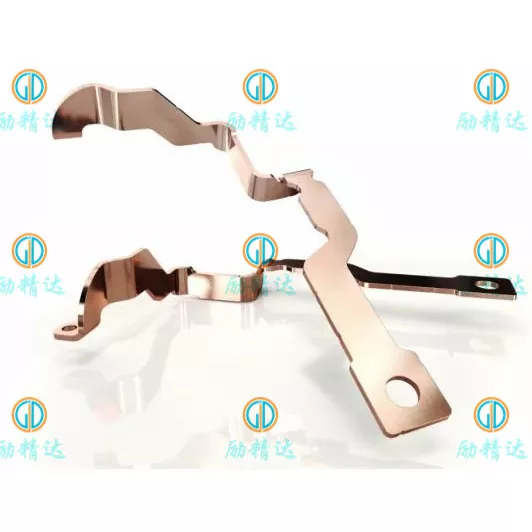

AnEV batteri kobber samleskinneer en ledende metallkomponent designet for å overføre elektrisk energi mellom battericeller, moduler, kontaktorer, sikringer, strømsensorer og andre komponenter i et elektrisk kjøretøys høyspentsystem. Avhengig av batteriarkitekturen kan samleskinner være flate strimler, formede plater, laminerte fleksible ledere eller spesialformede sammenstillinger produsert etter nøyaktige dimensjonskrav.
I motsetning til konvensjonell kabling, kan en samleskinne gi en kompakt, repeterbar strømbane med definerte kontaktflater og monteringsposisjoner. Dette gjør det spesielt nyttig i batteripakker der tilgjengelig plass er begrenset og elektriske koblinger må forbli stabile under vibrasjoner og temperaturendringer.
Et typisk EV-batterisystem kan inneholde flere samleskinnenivåer:
- Celleforbindelser:Koble sammen individuelle celler eller grupper av celler i en modul.
- Modultilkoblinger:Overfør strøm mellom batterimoduler og støtte den nødvendige serie- eller parallellkonfigurasjonen.
- Samleskinner på pakkenivå:Koble moduler til høyspentdistribusjonskomponenter, inkludert kontaktorer, sikringer og utgangsterminaler.
- Strømelektronikktilkoblinger:Koble batterisystemer med vekselrettere, DC-distribusjonsenheter eller annet høystrømsutstyr.
Den spesifikke utformingen avhenger av celleformat, systemspenning, strømprofil, tilkoblingsmetode, tilgjengelig installasjonsplass og sikkerhetskrav. En vellykket samleskinne er derfor mer enn et stykke kobber: det er en konstruert komponent som må fungere som en del av den komplette elektriske og mekaniske monteringen.
2. Hvorfor er kobber viktig i EV-batterisystemer?
Kobber er mye brukt for høystrøms batteriforbindelser fordi det kombinerer høy elektrisk ledningsevne med god termisk ledningsevne, formbarhet og kompatibilitet med mange etablerte fabrikasjons- og overflatebehandlingsprosesser.
Disse egenskapene hjelper ingeniører med å utvikle kompakte strømbaner mens de kontrollerer elektriske tap og støtter pålitelige tilkoblinger. Kobber alene garanterer imidlertid ikke god ytelse. Dimensjoner, skjøter, kjøleforhold, isolasjon og produksjonskvalitet må også vurderes.
Lavere elektrisk motstand
Elektrisk motstand produserer varme når strømmen går gjennom en leder. En riktig dimensjonert kobberskinne kan begrense resistive tap og spenningsfall, og bidra til å bevare kraftoverføringseffektiviteten. Fordelen er spesielt relevant i batterisystemer med høy strøm, der selv en liten motstandsøkning kan skape en meningsfull mengde varme.
Kompakt elektrisk emballasje
Batteripakker må romme celler, kjølekomponenter, strukturelle støtter, sensorer, beskyttelsesenheter og isolasjon innenfor et begrenset kabinett. Kobbers høye ledningsevne gjør at designere kan evaluere relativt kompakte ledertverrsnitt samtidig som de oppfyller de nødvendige elektriske og termiske grensene.
Tilpassbar fabrikasjon
Kobberplater, strimler og stenger kan kuttes, stemples, stanses, bøyes, maskineres og belegges i henhold til komponentdesignet. Avhengig av applikasjonen og produksjonsevnen, kan disse prosessene produsere tilpassede hullmønstre, formede terminaler, monteringsfunksjoner og komplekse tredimensjonale former.
Potensielt forbedret monteringskonsistens
En godt designet tilpasset samleskinne gir repeterbare tilkoblingsplasseringer og monteringsgeometri. Dette kan forenkle automatisert eller halvautomatisk montering, redusere installasjonsjusteringer og bidra til å forbedre produksjonskonsistensen.
3. Hvilken samleskinnestruktur passer til din applikasjon?
Å velge riktig struktur er en viktig tidlig beslutning fordi det påvirker installasjonsplass, fleksibilitet, vibrasjonstoleranse, fabrikasjonsmetoder og totale prosjektkostnader. De vanligste alternativene inkluderer stive kobberskinner, laminerte fleksible samleskinner og flettede kobberforbindelser.
| Samleskinne Type | Typisk applikasjon | Hovedfordeler | Viktige hensyn |
|---|---|---|---|
| Stiv kobberskinne | Faste modulkoblinger og høyspentdistribusjon | Stabil geometri, kompakt ruting, repeterbar montering | Begrenset bevegelse; bøyningsnøyaktighet og installasjonstoleranser betyr noe |
| Laminert fleksibel samleskinne | Kompakte batterimoduler og koblinger påvirket av termisk bevegelse | Fleksible tilkoblingssoner og lavprofilemballasje | Lagkonstruksjon, terminalbinding og bøyesonedesign krever kontroll |
| Flettet kobberkobling | Tilkoblinger som krever større bevegelse eller vibrasjonstilpasning | Høy fleksibilitet og tilpasningsdyktig ruting | Klemmeskjøt, synlig lederbeskyttelse og monteringsplass |
| Spesialformet samleskinne | Begrensede plasser og komplekse komponentoppsett | Geometri tilpasset monterings- og koblingspunktene | Verktøy, tilbakefjæring, dimensjonstoleranser og inspeksjonstilgang |
Når er en stiv samleskinne passende?
En stiv design er egnet når terminalene forblir i faste posisjoner og monteringsstrukturen gir tilstrekkelig støtte. Det kan være spesielt praktisk for strømfordeling på pakkenivå, sikringstilkoblinger og kompakte elektriske enheter der konsistent geometri er viktig.
Når bør du vurdere en fleksibel samleskinne?
En fleksibel design kan være å foretrekke når koblingen må tilpasses termisk ekspansjon, produksjonstoleranser eller relativ bevegelse mellom komponenter. Laminerte kobberskinner kan kombinere høystrømskapasitet med en kontrollert fleksibel region, selv om terminalområdene og isolasjonsovergangene fortsatt krever nøye prosjektering.
Før du velger en av strukturene, evaluer hele installasjonskonvolutten, bevegelseskrav, monteringssekvens, servicetilgang og elektrisk belastning. Et design som passer til en CAD-modell kan fortsatt være vanskelig å installere hvis verktøytilgang, festeklaring eller produksjonstoleranser ikke har blitt vurdert.
4. Hvordan bør du velge kobbermaterialer?
Materialvalg påvirker ledningsevne, formingsadferd, sammenføyningskompatibilitet, overflatebehandling og kostnad. Den riktige karakteren avhenger av produksjonsprosessen og driftsmiljøet i stedet for av kobberrenheten alene.
| Materialalternativ | Generelle kjennetegn | Potensiell applikasjon | Utvalgshensyn |
|---|---|---|---|
| C11000 / ETP kobber | Høy elektrisk ledningsevne og god generell formbarhet | Mange stive samleskinner og boltede elektriske forbindelser | Bekreft karakter, temperament, formingskrav og sammenføyningsprosess |
| C10200 / oksygenfritt kobber | Høy ledningsevne med lavt oksygeninnhold | Bruksområder med spesifikke materialrenhet eller sammenføyningskrav | Evaluer den faktiske sveise-, lodding- og termiske prosessen |
| T2 kobber | Vanlig kobberbetegnelse i relevante forsyningskjeder | Tilpassede kobberlister, plater og fabrikkerte samleskinner | Bekreft gjeldende materialstandard og tilsvarende klassekrav |
| Kobberlegering | Egenskapene varierer etter legering; noen karakterer gir økt styrke | Spesialiserte kontakter eller applikasjoner med ekstra mekaniske krav | Konduktiviteten kan være lavere enn for kobber med høy ledningsevne |
Vurder temperament og formingskrav
Materialtemperering påvirker styrke, duktilitet, bøybarhet og tilbakefjæring. En tett bøyning i tykt kobber kan forårsake sprekker i overflaten eller forvrengning hvis materialets tilstand og bøyeradius er uegnet. Når et design inneholder flere bend eller tett plasserte hull, kan en produksjonsgjennomgang identifisere risikoer før verktøy eller masseproduksjon starter.
Tilpass materialet til sammenføyningsmetoden
Boltede, sveisede, loddede og laminerte strukturer stiller forskjellige krav. For eksempel kan en kobberkvalitet som fungerer godt for en konvensjonell boltforbindelse ikke være det beste alternativet for en spesialisert sveiseprosess. Leverandøren og designingeniøren bør bekrefte materialkompatibilitet med den tiltenkte skjøtemetoden og validere den ferdige skjøten der det er nødvendig.
For internasjonal innkjøp, spesifiser nødvendig materialstandard, karakter, temperament, tykkelse og tillatte erstatninger. En generell merknad som "kobber av høy kvalitet" er utilstrekkelig når elektrisk ytelse og repeterbar produksjon må verifiseres.
5. Hvordan påvirker strøm, motstand og varme design?
Nåværende kapasitet er en av de viktigste faktorene i EV-batterisamleskinnedesign. Imidlertid er det ingen universell strømklassifisering som gjelder for hver kobberstrimmel med en bestemt bredde og tykkelse. Faktisk ytelse avhenger av ledergeometri, omgivelsestemperatur, kapslingsforhold, kjøling, tilkoblingsmotstand og varigheten av den elektriske belastningen.
Forstå de grunnleggende elektriske sammenhengene
For et DC-system kan strøm estimeres fra strøm og spenning:
Ledermotstand:R = ρL / A
Resistivt krafttap: Ptap= I²R
I disse sammenhengene er I strøm, P er elektrisk effekt, V er spenning, R er motstand, ρ er materialresistivitet, L er lederlengde og A er tverrsnittsareal. Ligningene gir et utgangspunkt for designberegninger, ikke en erstatning for termisk analyse eller testing.
Den kvadratiske gjeldende termen er spesielt viktig. Hvis strømmen dobles mens motstanden forblir uendret, øker resistivt effekttapet med en faktor på fire. Dette gjør gjeldende profil, driftssyklus og tilkoblingskvalitet kritiske hensyn.
Vurder kontinuerlig og toppstrøm separat
EV-batterisystemer kan oppleve kontinuerlig utlading, korte akselerasjonstopper, regenerativ bremsing og ladebelastning. Disse driftsforholdene kan skape ulike termiske krav. Et design som tåler en kort topp kan ikke være egnet for den samme strømmen som brukes kontinuerlig.
Ingeniører bør definere følgende før sluttføring av lederdimensjoner:
- Nominell systemspenning og maksimal driftsspenning.
- Kontinuerlig strøm, toppstrøm og toppvarighet.
- Omgivelsestemperatur nær samleskinnen og forventet driftstemperaturområde.
- Tillatt temperaturøkning ved både leder og koblingspunkt.
- Lederlengde, tilgjengelig tverrsnitt og installasjonsretning.
- Kjøleforhold, nærliggende varmekilder og ventilasjon.
- Maksimalt tillatt spenningsfall og relevante beskyttelseskrav.
Ikke overse hele den termiske banen
Varme kan forlate en samleskinne gjennom konveksjon, stråling, monteringsutstyr, tilkoblede terminaler eller nærliggende strukturer. Isolasjon og et forseglet kabinett kan endre varmespredningen. Som et resultat kan to samleskinner med identiske kobberdimensjoner nå forskjellige temperaturer i forskjellige sammenstillinger.
En robust utviklingsprosess kombinerer beregning, teknisk gjennomgang og testing under representative forhold. For sikkerhetskritiske applikasjoner bør validering av temperaturøkning gjenspeile tiltenkte materialer, overflatebehandling, festemetode og installasjonsmiljø.
6. Hvordan kan du forhindre tilkoblingsfeil?
En kobberleder av høy kvalitet kan fortsatt ikke levere pålitelig ytelse hvis tilkoblingene er dårlig utformet. Ved høy strøm kan overdreven kontaktmotstand generere lokal varme, akselerere overflatedegradering, skade nærliggende isolasjon eller bidra til å løsne skjøter.
Design kontaktflater nøye
Bolteforbindelser krever passende kontaktflate, flathet, valg av festemidler og kontrollert klemkraft. Hullposisjon, grader, deformasjon, forurensning og inkompatible overflatebehandlinger kan alle påvirke det endelige grensesnittet. Monteringsspesifikasjonen bør definere det relevante boltmomentet eller festeprosedyren i stedet for å overlate det til individuell operatørs vurdering.
Kontroller sveisede og laminerte forbindelser
Fleksible laminerte samleskinner bruker ofte limte eller sveisede terminalsoner for å koble sammen flere kobberlag. Skjøten må gi tilstrekkelig elektrisk kontinuitet og mekanisk integritet uten å skade den fleksible delen. Sveiseparametere, terminalgeometri, varmetilførsel og inspeksjonsmetoder bør etableres for den faktiske materialstabelen.
Plan for vibrasjon og termisk sykling
Elektriske kjøretøy opererer under gjentatte vibrasjoner og temperaturendringer. Forskjeller i termisk ekspansjon mellom tilkoblede komponenter kan belaste samleskinner og fester. Fleksible seksjoner, passende støtter, passende klaringer og kvalifiserte sammenføyningsmetoder kan bidra til å imøtekomme disse forholdene.
| Potensielt problem | Mulig konsekvens | Forebyggende tiltak |
|---|---|---|
| Overdreven kontaktmotstand | Lokalisert oppvarming og økt effekttap | Gjennomgå kontaktgeometri, overflatefinish og festekontroller |
| Feil hullposisjon | Monteringsvansker eller ujevnt kontakttrykk | Angi funksjonstoleranser og inspiser kritiske dimensjoner |
| Sprekker i en sving | Redusert mekanisk integritet eller elektrisk kontinuitet | Valider materialets temperament og bøyeradius |
| Dårlig sveisekvalitet | Ustabil motstand eller mekanisk separasjon | Kvalifiser sammenføyningsprosessen og definer inspeksjonskriterier |
| Løsning av festemidler | Endring av kontaktmotstand under service | Bruk en passende festedesign og monteringsprosedyre |
7. Hvordan forbedrer plating og isolasjon sikkerheten?
Overflatebehandling og isolasjon er funksjonelle designbeslutninger, ikke bare kosmetiske etterbehandlingsalternativer. De kan påvirke kontaktoppførsel, korrosjonsmotstand, elektrisk isolasjon, monteringskonsistens og servicesikkerhet.
Velg plating for kontaktmiljøet
Tinn, nikkel og sølvbelegg kan brukes i forskjellige samleskinneapplikasjoner. Tinn anses vanligvis for mange elektriske kontaktgrensesnitt på grunn av dets pris og praktiske kontaktegenskaper. Nikkel kan være passende for visse temperatur- eller miljøkrav, mens sølv kan vurderes der dets elektriske kontaktegenskaper rettferdiggjør tilleggskostnaden.
Det endelige valget må ta hensyn til sammenkoblingsterminalen, driftstemperatur, fuktighet, forurensning, korrosjonseksponering, kontakttrykk og gjeldende produktkrav. Beleggtykkelse, dekning, maskering og inspeksjonskriterier bør spesifiseres der de påvirker funksjonaliteten.
Spesifiser isolasjon i henhold til systemspenning
Avhengig av design kan samleskinner bruke krympeslange, polymerhylser, støpte deksler, epoksybelegg eller andre konstruerte isolasjonssystemer. Hver løsning har forskjellige krav til temperaturmotstand, dielektrisk ytelse, mekanisk beskyttelse og produksjonsevne.
Høyspentenheter krever også passende krype- og klaringsavstander. Disse avstandene avhenger av gjeldende sikkerhetsramme, arbeidsspenning, isolasjonsarrangement, miljøforhold og produktkonstruksjon. De bør etableres av den ansvarlige designingeniøren i stedet for å velges fra et generisk samleskinnediagram.
Isolasjonen må også være kompatibel med bend, kontaktvinduer, festeområder og monteringsverktøy. Dårlig definerte, utsatte metallområder kan føre til inkonsekvent manuell trimming, utilsiktet skade eller redusert elektrisk beskyttelse.
8. Hvilke produksjonsprosesser sikrer konsistent kvalitet?
Produksjonskvalitet avhenger av hvor godt materialet, verktøyet, formingssekvensen, overflatebehandlingen og inspeksjonsplanen fungerer sammen. Den mest hensiktsmessige prosessen avhenger av komponentgeometri, materialtykkelse, toleransekrav, prototypekvantitet og forventet produksjonsvolum.
Trinn 1: Gjennomgang av design og produksjonsevne
Før produksjon bør produsenten gjennomgå tegningen, materialspesifikasjonen, hullplasseringene, bøyegeometri, kontaktområder, pletteringssoner og isolasjonskrav. Denne anmeldelsen hjelper til med å identifisere funksjoner som kan øke kostnadene eller skape kvalitetsrisiko.
Trinn 2: Materialforberedelse og skjæring
Kobberplate, stripe eller stang er forberedt i henhold til godkjent materialspesifikasjon. Laserskjæring, stansing, stempling, CNC-maskinering eller andre passende metoder kan velges basert på nødvendig geometri og produksjonsøkonomi.
Trinn 3: Forming og dimensjonskontroll
Bøye- og formingsoperasjoner etablerer den endelige geometrien. Materialfjæring, bøyeradius, verktøynøyaktighet og hull-til-bøy-forhold kan påvirke monteringstilpasningen. Kritiske dimensjoner bør identifiseres før inspeksjonsplanen er ferdigstilt.
Trinn 4: Skjøting og overflatebehandling
Avhengig av utformingen kan komponenten kreve sveising, terminalliming, avgrading, plettering, rengjøring eller isolering. Hver operasjon skal være kompatibel med den valgte kobberkvaliteten og det tiltenkte driftsmiljøet.
Trinn 5: Inspeksjon og validering
En passende kvalitetsplan kan omfatte følgende kontroller:
- Materialsertifikater og verifisering av inngående materiell.
- Dimensjonell inspeksjon av tykkelse, bredde, hullplasseringer, bøyningsvinkler og flathet.
- Visuell inspeksjon for sprekker, grader, riper og overflatedefekter.
- Beleggtykkelse og dekningskontroller der det er spesifisert.
- Kontroll av elektrisk motstand eller kontinuitet.
- Fugestyrke, temperaturøkning, isolasjon eller miljøtesting når det kreves av prosjektet.
Ikke hver komponent krever hver test. Inspeksjonsplanen bør baseres på delens funksjon, kundekrav, gjeldende standarder og risikovurdering. Der det kreves kontroll av bilproduksjon eller formelle kvalifikasjonsdokumenter, bør disse forventningene avtales før masseproduksjon.
9. Hvordan kan kjøpere redusere innkjøpsrisiko?
For innkjøpsteam er hovedutfordringen å skaffe en komponent som oppfyller ingeniørkravene til en konkurransedyktig totalkostnad. Et tilbud basert kun på kobbervekt eller ytre dimensjoner kan utelate vesentlige produksjons- og valideringskrav.
Forbered en fullstendig tilbudsforespørsel
En klar RFQ hjelper produsenten med å evaluere designet, identifisere produksjonsrisikoer og sitere den riktige prosessen. Når det er mulig, oppgi en 2D-teknisk tegning og en 3D CAD-fil sammen med følgende informasjon.
| RFQ-krav | Informasjon å gi | Hvorfor det betyr noe |
|---|---|---|
| Søknad | EV batteripakke, modul, strømfordelingsenhet eller relatert utstyr | Definerer driftsforhold og funksjonskrav |
| Elektrisk belastning | Spenning, kontinuerlig strøm, toppstrøm, driftssyklus | Støtter elektrisk og termisk evaluering |
| Materiale | Kobberkvalitet, temperament, tykkelse og eventuelle godkjente ekvivalenter | Påvirker ytelse, formbarhet og materialkostnad |
| Dimensjoner | 2D-tegning, 3D-modell, toleranser, hull, bend og monteringsgrensesnitt | Tillater gjennomgang av produksjonsevne og nøyaktige tilbud |
| Overflatebehandling | Platetype, tykkelse, dekning og maskeringsområder | Bestemmer etterbehandlingskostnad og kontaktkrav |
| Isolasjon | Materiale, dekning, tykkelse, farge og elektriske krav | Støtter sikkerhet og produksjonsplanlegging |
| Mengde | Prototypeantall, pilotordre og prognose for årlig etterspørsel | Hjelper med å bestemme verktøy og produksjonsmetoder |
| Kvalitetsdokumenter | Inspeksjonsrapporter, materialsertifikater, testkrav og sporbarhet | Justerer akseptkriterier med prosjektbehov |
Vurder totalkostnad, ikke bare enhetspris
Kjøpesummen er kun en del av totalkostnaden. Verktøy, materialutnyttelse, sekundær prosessering, plating, isolasjon, inspeksjon, pakking, ledetid og tekniske endringer kan alle påvirke prosjektøkonomien.
En leverandør som tilbyr en lavere startpris er kanskje ikke det mest økonomiske valget hvis delen krever gjentatte justeringer eller gir inkonsekvente monteringsresultater. Motsatt kan unødvendige trange toleranser, overdreven pletteringsdekning eller altfor kompleks geometri øke kostnadene uten å gi en meningsfull funksjonell fordel.
Gjennomgå leverandørens evner før produksjon
Spør potensielle produsenter hvordan de kontrollerer materialkonsistens, kritiske dimensjoner, grader, bøyninger, plettering og sporbarhet av ferdige deler. Be om prøver eller inspeksjonsprotokoller der det er aktuelt, og bli enige om akseptkriterier før du forplikter deg til en stor ordre.
For kjøpere som utvikler tilpassede metallkomponenter,Xiamen Lijingda Hardware Products Co., Ltd.kan inkluderes i leverandørevalueringsprosessen for relevante krav til maskinvare og presisjonsmetallprodukter. Før du legger inn en bestilling på en kobberskinne for elbilbatterier, må du bekrefte selskapets spesifikke produksjonsevne for samleskinne, materialalternativer, tilgjengelige sammenføynings- og etterbehandlingsprosesser, kvalitetsdokumentasjon og erfaring med den tiltenkte applikasjonen.
Den mest effektive innkjøpsprosessen bringer ingeniør- og innkjøpsteam sammen tidlig. Når de elektriske kravene, tegningene, produksjonsmetoden og akseptkriteriene er på linje før tilbud, kan begge sider redusere unngåelige revisjoner og forbedre overgangen fra prototype til produksjon.
10. Ofte stilte spørsmål
1. Hva er hovedformålet med en EV batteri kobber samleskinne?
Dens primære formål er å overføre elektrisk strøm mellom battericeller, moduler og høyspentkomponenter. En riktig utformet samleskinne støtter lave elektriske tap, kontrollert temperaturøkning, kompakt emballasje og pålitelige elektriske tilkoblinger.
2. Hvorfor brukes kobber ofte i stedet for aluminium?
Kobber gir høyere elektrisk ledningsevne ved samme tverrsnittsareal, sammen med god varmeledningsevne og etablerte fabrikasjonsmuligheter. Aluminium kan gi vekt- og materialkostnadsfordeler, men det krever generelt et større tverrsnitt for sammenlignbar elektrisk motstand og nøye oppmerksomhet på oksidlag og ulik metallforbindelser. Det beste materialet avhenger av systemkravene.
3. Hvordan finner jeg riktig kobberskinnetykkelse?
Tykkelse kan ikke velges fra strøm alene. Ingeniører må evaluere strømprofil, lederbredde og -lengde, kjøleforhold, kabinetttemperatur, kontaktmotstand, tillatt temperaturøkning og tilgjengelig installasjonsplass. Beregninger bør følges av validering som passer for søknaden.
4. Er stive kobberskinner egnet for høyvibrasjonsmiljøer?
Stive samleskinner kan brukes i kjøretøysystemer når montering, støtte, klaring og skjøtdesign tar hensyn til de forventede mekaniske belastningene. Der relativ bevegelse eller termisk ekspansjon er betydelig, kan en laminert fleksibel samleskinne eller fletteforbindelse være mer hensiktsmessig.
5. Hvilken plating er best for en EV batteri kobber samleskinne?
Det er ikke noe universelt beste alternativ. Tinn, nikkel, sølv eller en uplettert overflate kan være passende avhengig av sammenkoblingsmaterialet, driftstemperatur, korrosjonseksponering, kontaktkrav og kostnadsmål. Spesifikasjonen skal identifisere den valgte finishen og eventuell nødvendig tykkelse eller dekning.
6. Hva får en kobberskinne til å overopphetes?
Vanlige årsaker inkluderer utilstrekkelig ledertverrsnitt, for høy strøm, utilstrekkelig varmeavledning, høy kontaktmotstand, dårlig feste, defekte sveiser eller uegnede driftsforhold. Måling av temperaturer ved både lederlegemet og koblingspunktene kan hjelpe med å identifisere kilden.
7. Hvilke filer skal jeg sende til en samleskinneprodusent for tilbud?
Gi ideelt sett en dimensjonert 2D-tegning, en STEP eller tilsvarende 3D CAD-modell, krav til material- og overflatebehandling, elektriske driftsforhold, årlig etterspørsel og inspeksjonskrav. Hvis designet fortsatt er under utvikling, kan en foreløpig tegning og søknadsbeskrivelse hjelpe til med å sette i gang en produksjonsvurdering.
8. Hvilke kvalitetskontroller er viktige for en tilpasset EV-batterisamleskinne?
Typiske kontroller inkluderer materialverifisering, dimensjonal inspeksjon, visuell undersøkelse, gradkontroll, pletteringsverifisering og elektrisk kontinuitets- eller motstandstesting. Avhengig av applikasjonen kan det også være nødvendig med testing av fugestyrke, temperaturøkning, isolasjon, vibrasjon eller miljøtesting.
9. Kan EV batteri kobber samleskinner tilpasses?
Ja. Egendefinerte design kan spesifisere lederdimensjoner, hullmønstre, bøyningsvinkler, terminalgeometri, plettering, isolasjon og andre funksjonelle funksjoner. Gjennomførbarhet avhenger av leverandørens faktiske utstyr, materialspekter, sammenføyningsmetoder, verktøyegenskaper og kvalitetskontroller.
10. Hvordan kan jeg redusere kostnadene for en tilpasset kobberskinne?
Oppgi komplette spesifikasjoner, unngå unødvendige toleranser, optimaliser hull- og bøyeoppsett, velg en passende produksjonsmetode for bestillingsmengden, og definer funksjonelle pletterings- og isolasjonssoner tydelig. Kostnadsreduksjoner bør aldri kompromittere strømkapasitet, termiske grenser, isolasjonssikkerhet eller nødvendig skjøtpålitelighet.
Utvikle din egendefinerte EV batteri Kobber samleskinne løsning
Pålitelige batteriforbindelser begynner med riktig materiale, nøyaktige dimensjoner, passende overflatebehandling og en produksjonsprosess tilpasset applikasjonens elektriske og mekaniske krav.
Enten du utvikler en ny batterimodul, forbedrer en eksisterende kraftdistribusjonsenhet eller kjøper presisjonsmetallkomponenter til et elektrisk kjøretøyprosjekt, kan tidlig kommunikasjon bidra til å avklare tekniske krav og redusere unødvendige produksjonsrevisjoner.
Xiamen Lijingda Hardware Products Co., Ltd.tar gjerne imot henvendelser om relevante skreddersydde maskinvare- og metallkomponentprosjekter. Del dine tegninger, materialkrav, målmengder og applikasjonsdetaljer slik at de riktige produksjonsevnene kan evalueres.
Klar til å diskutere ditt neste prosjekt?Kontakt ossfor å starte en samtale om komponentkravene dine og utforske en passende vei fra designgjennomgang til produksjon.
